バランスリフター
- エアー駆動の為、防爆エリアやクリーンエリア・
クリーンルーム等に最適な構造 - 積載物に合わせて追加工が容易な天板を採用
- 移載装置に合わせたコンパクト設計が可能
- シンプルな構造でメンテナンスが容易
バランスリフター 紹介動画
動画再生時には音声が流れますので、音量にご注意ください。
動画再生時には音声が流れますので、音量にご注意ください。
バランスリフター『型式BL』寸法図
エアー式リフターの
大きな特徴
アクチュエーターに、鉄道にも使われている強靭なエアーマウントを採用。
衝撃を吸収する素材のため、極めて高い耐久性を実現しています。
バランスリフター『型式BL』仕様一覧表 天板直押し方式
| 積載重量 (Kg) |
ストローク S(mm) |
フレームサイズ W*L(mm) |
最低高さ h(mm) |
最高高さ H(mm) |
空気消費量 (Nリットル) |
配管位置 A(mm) |
自量 (Kg) |
型式名 | |
|---|---|---|---|---|---|---|---|---|---|
| 軽型 | 500 | 50 | 380*500 [□250] |
87 | 137 | 11 | 175 | 39 | BL-1-50 |
| 300 | 80 | 167 | 18 | BL-1-80 | |||||
| 中型 | 750 | 50 | 550*600 [□250] |
117 | 167 | 10 | 260 | 80 | BL-2-50 |
| 500 | 100 | 217 | 20 | BL-2-100 | |||||
| 250 | 150 | 267 | 30 | BL-2-150 | |||||
| 重型 | 1200 | 50 | 550*850 [□300] |
130 | 180 | 13 | 245 | 114 | BL-3-50 |
| 800 | 100 | 230 | 26 | BL-3-100 | |||||
| 400 | 150 | 280 | 40 | BL-3-150 | |||||
| 特型 | 2,000 | 50 | 900*1,200 [□400] |
162 | 212 | 28 | 450 | 370 | BL-4-50 |
| 1,500 | 100 | 262 | 56 | BL-4-100 |
●フレームサイズの[ ]内は、テーブル加工不可範囲です。
●エアー配管径 / 標準1/4ソケット渡しになります。
リフター共通仕様
●天板の厚さ / 鉄板9mm
●塗装色について / 標準：日本塗料工業会規格/S31-513、マンセル記号/2.5G6/3[近似色]
Option
※ジャバラを取付けることにより、フレームサイズが広くなります。
バランスリフター 供給エアー圧力
※使用エアー圧力について
0.6MPaまでご使用いただけますが、エアーマウントおよび本体各部の耐久性の為に、エアー圧力を実際の積載荷重に見合う、リフトアップ可能なエアー圧力に設定してご使用下さい。

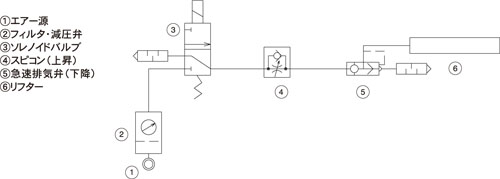

※エアー回路について
急速排気弁取付回路
下降速度を早くしたい場合に取付けます。ソレノイドバルブ・マニュアルバルブいずれの回路にも取付可能です。
※エアーの動作・機構について
1.「上昇」押釦を押すとエアー源がエアーマウントへ繋がる
2.エラーが流れマウント内圧が上昇しテーブルが上昇する
3.上部位置に上がってもエアーラインは常時エアーマウントと繋がったままの状態が保持される（従って、エアーマウントにはエアー一次圧が常時掛かっている状態となる）
4.「下降」押釦を押すとエアー源とエアーマウントが切り離されるとともに、エアーマウントはサイレンサー（排気弁）側へ繋がる
5.マウント内のエアーはテーブルの自重（及びマウントの弾性戻り）によりサイレンサー（排気弁）から抜け内圧が低下しテーブルが下がる
最適な利用用途
エアー式のため、防爆・クリーンエリア・クリーンルームに最適。納入実績多数あります。
